Радіосканер лише на прийом · ESP32-C5

Зачерпни сигнали з частотного супу.

Повітря навколо тебе — це суп із радіосигналів. ESPsoup перетворює дешеву плату ESP32-C5, підключену через USB до телефона чи ПК, на кишеньковий сканер для діапазонів 2,4 і 5 ГГц. Введи, що шукаєш, наприклад ELRS чи AirTag, або запусти пошук усього — і йди до передавача.

Відкрити веб-застосунок Що працює?
2,13–2,73 + 4,79–5,99 ГГцАналогове FPV-ТБЛише прийомБраузер · Android · Windows
Як це працює

Три кроки до першого супу.

Жодного антенного поля, жодного SDR-донгла. Для старту досить плати ESP32-C5 за двадцять євро, USB-кабелю та браузера або телефона на Android.

1

Придбай ESP32-C5

Підійде будь-яка відлагоджувальна плата ESP32-C5 із нативним USB-портом. Найкращий вибір — плата з роз’ємом для зовнішньої антени. Поради щодо плат ↓

2

Встанови прошивку ESPsoup

Відкрий у застосунку Пристрій → Прошивка (Device → Firmware) і встанови прошивку ESPsoup 0.7.1 (відкритий код, GPL-3.0, на основі ESP-SDR від ESPARGOS). Застосунок спершу робить резервну копію плати й перевіряє кожен запис.

3

Підключи й шукай

Підключи плату через USB і натисни «Шукати все». Або вибери кілька плиток-інгредієнтів, наприклад Bluetooth чи Дрони, і натисни «Шукати інгредієнти». Кожна знахідка отримує кнопку «Знайти», щоб вистежити джерело.

Що таке ESPsoup?

Кишеньковий радіосканер, пояснений на одному подиху.

ESPsoup — це застосунок-радіосканер лише на прийом для мікроконтролерної плати ESP32-C5. Він використовує дводіапазонний Wi-Fi-радіомодуль чипа з прошивкою ESPsoup (на основі ESP-SDR від ESPARGOS) як маленький програмно-визначуваний приймач і показує, що звучить в ефірі приблизно на 2,13–2,73 ГГц і 4,79–5,99 ГГц.

ESPsoup знаходить і декодує публічні трансляції: рекламні пакети Bluetooth LE і трекери, Zigbee і Thread, nRF24 і сонячні інвертори, Wi-Fi-маяки, Remote ID дронів та ідентифікатори сот LTE/5G, а його інструмент ТБ показує аналогове FPV-відео і відео камер 2,4 ГГц наживо. Ще багато сигналів він розпізнає за формою. Він не приймає нічого нижче приблизно 2,1 ГГц, між 2,75 і 4,79 ГГц або вище 6 ГГц. ESPsoup ніколи не передає.

Що
Застосунок — радіосканер і аналізатор спектра лише на прийом
Обладнання
Відлагоджувальна плата ESP32-C5 (приблизно 15–25 €) на нативному USB-порту; на Android — з кабелем USB OTG
Прошивка
Прошивка ESPsoup 0.7.1 (відкритий код, GPL-3.0, на основі ESP-SDR від ESPARGOS), встановлюється застосунком
Діапазон частот
приблизно 2,13–2,73 ГГц і 4,79–5,75 ГГц (виміряно), до 5,99 ГГц із прошивкою ESPsoup
Платформи
Веб-застосунок (Chrome/Edge, Web Serial) · бета для Android · Windows незабаром
Ціна
Веб-застосунок безкоштовний · чайові вітаються
Мови
Застосунок: 23 мови · сайт: 22 мови (усі, крім німецької)
Автор
Незалежний хобі-проєкт із Німеччини · 2026
Огляд застосунку

Чотири вкладки, одна каструля.

Версія 0.12 має зовсім новий інтерфейс із чотирма вкладками внизу: Сканер, щоб знаходити, Спектр, щоб дивитися на ефір, Інструменти — особливі ложки, і Пристрій — для самої плати.

Усе працює локально на твоєму пристрої. ESPsoup лише слухає: він ніколи не передає й декодує тільки публічну широкомовну інформацію — маяки, ідентифікатори сот і рекламні пакети.

🥄 Сканер

Дізнайся, що вариться

Введи тип сигналу (ELRS, AirTag, HDZero …) або вибери плитки-інгредієнти, як-от Bluetooth, Дрони чи FPV-відео, і натисни «Шукати інгредієнти» або «Шукати все». Знахідки мають кнопку «Знайти» й експортуються в CSV/JSON.

〰 Спектр

Налаштовуй, як справжній SDR

Живий спектр і водоспад. Вводь частоту, як у SDR-програмах (2437, 2437.5 або 5.8G); якщо радіомодуль туди не дістає, ESPsoup пояснить чому й підкаже найближчу доступну частоту.

🧰 Інструменти

Особливі ложки

Нове ТБ для аналогового відео, жива панорама з власними початком і кінцем, «Знайти» на будь-якій частоті з тепловою картою GPS, завантаженість Wi-Fi-каналів, ловець імпульсів, мапа для дронів із Remote ID, записи (SigMF) та «Визначити».

🧂 Пристрій

Плата і приправи

Прошивальник із резервною копією та перевіркою, калібрування частоти за базовими станціями LTE, друга плата, сповіщення та експорт MQTT у Home Assistant.

«Шукати інгредієнти (3)»

Вибери лише те, що тебе цікавить, і ESPsoup відвідає тільки ці частоти — пошук буде швидким. «Шукати все» варить усе меню по колу. З двома платами він варить на двох конфорках одночасно.

Нове у 0.12.1: ESPsoup TV

Кишеньковий телевізор для FPV-каналів.

Інструменти → ТБ перетворює ESP32 на приймач аналогового відео. Вибери канал із Raceband, Fatshark, Boscam A, B і E, Lowband або каналів AV 2,4 ГГц, чи введи будь-яку частоту. Зображення з’являється одразу: «сніг» без сигналу, картинка — щойно сигнал є. PAL, NTSC або авто, канал ◀ ▶, пошук, автоперемикання з налаштовуваним інтервалом, яке може зупинитися на зображенні, і повний екран.

У нашому тесті з лабораторним генератором сигналів усі 52 доступні канали (5362–5945 МГц і 2414–2468 МГц) показали зображення з частотою 24–28 кадр/с і приблизно 7 900 рядків за секунду; двом із них знадобилася друга спроба. ESP32 демодулює відео самостійно. Зображення чорно-біле, з опційним грубим кольором (PAL/NTSC), а FPV-діапазон 1,2/1,3 ГГц прийняти неможливо. ТБ працює з прошивкою ESPsoup 0.7.1, яку застосунок встановлює сам.

  • 52/52 канали із зображенням
  • 24–28 кадр/с
  • PAL · NTSC · авто
  • Пошук і автоперемикання
  • Повний екран
  • Чорно-біле
Канал R5 → R6 (без сигналу, «сніг») → R5. Справжній телефон, ESPsoup 0.12.1.
Канал AV 2,4 ГГц, PAL, наживо. Тестові таблиці — з лабораторного генератора сигналів.
Multi-TV

Одна ESP32 на канал.

Одна ESP32-C5 приймає рівно один аналоговий канал за раз. Щоб дивитися кілька каналів одночасно, підключи кілька плат: інструмент ТБ показує по одному зображенню на плату. 8 плат покривають цілий діапазон, наприклад Raceband R1–R8. Перевірено з 8 платами на StarTech ST4300USB3V2-UE.

3D-рендер установки: вісім плат ESP32-C5 Mini на одному хабі, по одному каналу Raceband на кожну. Зображення — справжні знімки ESPsoup; 8 справжніх плат на одному хабі перевірено.

Плат для всіх каналів одночасно: Raceband 8 · Fatshark 8 · Boscam A 8 · Boscam B 8 · Boscam E 8 · Lowband 8 · AV 2,4 ГГц 4 · Raceband + Fatshark 15 · усі шість діапазонів 5,8 ГГц 42 · усі 52 канали 46

Потрібно 8× ESP32-C5

для 8 каналів одночасно, одна плата на частоту.

Або 1 плата з автоперемиканням: один канал за раз, інструмент ТБ перебирає їх по черзі.

Частоти, по одній платі на кожну (МГц)

  • 5658 R1
  • 5695 R2
  • 5732 R3
  • 5769 R4
  • 5806 R5
  • 5843 R6
  • 5880 R7
  • 5917 R8

Набір ESPsoup Multi-TV Реклама · партнерські посилання

Список покупок для 8 каналів одночасно (Raceband)

  1. 8×
    Плата ESP32-C5 з антенним роз’ємом U.FLОдна на канал. Наш вибір: відлагоджувальна плата з модулем ESP32-C5-WROOM-1U (набір Waveshare).Плата на Amazon ↗eBay ↗AliExpress ↗усі плати ESP32-C5 ↗альтернатива: Waveshare ESP32-C5 Mini Kit, вбудована антена, без антенного роз’єму (AliExpress) ↗
  2. 8×
    Антена 5,8 ГГц (SMA)По одній на плату, кожна з пігтейлом U.FL–SMA. Антена й пігтейл мають бути обидва SMA або обидва RP-SMA. Пропусти, якщо плата постачається з дводіапазонною антеною.Антени на Amazon ↗eBay ↗AliExpress ↗Пігтейл U.FL–SMA ↗
  3. 8×
    Короткий кабель даних USB-A – USB-CУ нативний USB-порт плати. Кабель має передавати дані, а не лише живлення.Кабелі на Amazon ↗eBay ↗або прямо в хаб: адаптери зі штекера USB-A на штекер USB-C ↗
  4. 1×
    USB-хаб на 10 портів із живленням: StarTech 10G8A2CS-USB-C-HUB8× USB-A + 2× USB-C. Multi-TT (чип VIA VL822), власний блок живлення 65 Вт.Хаб на Amazon ↗eBay ↗MediaMarkt ↗VANGREE на 16 портів (чип хаба не вказано) ↗інші хаби ↗
  5. 1×
    Хаб USB-C із наскрізною зарядкою: Delock 63252Для телефона чи планшета: штекер USB-C, 3× USB-A (multi-TT, VIA VL817), вхід живлення USB-C, що заряджає телефон, поки той живить плати. До 3 плат напряму, більше — через хаб із живленням.Хаб USB-C на Amazon ↗eBay ↗прості OTG-адаптери ↗

Компактно: плати можна вставити прямо в хаб через короткий адаптер зі штекера USB-A на штекер USB-C. Використовуй нативний USB-порт плати. USB-A завжди дає 5 В, тому це працює навіть на платах без резисторів CC 5,1 кОм; для портів USB-C хаба плата має їх мати. Не розхитуй плати вбік, тримай антени на відстані кількох см одна від одної, а широкі відлагоджувальні плати вставляй через порт.

Партнерські посилання (реклама): Amazon, eBay, AliExpress, MediaMarkt. За відповідні покупки ми можемо отримати комісію, для тебе ціна не змінюється. Як учасник партнерської програми Amazon ми отримуємо дохід від відповідних покупок. Кнопка плати відкриває перевірений нами варіант, кнопки хабів — перевірені нами хаби (задокументований чип multi-TT, власне живлення), інші кнопки — пошук; перед покупкою перевір характеристики товару.

Перевірено: 8 плат одночасно на StarTech ST4300USB3V2-UE (multi-TT, VIA VL817S) працюють. Багато плат на хабі single-TT ділять одну смугу 12 Мбіт/с, тож кожне зображення втрачає роздільність.

USB: чому хаб важливий

Кожна плата передає зображення через USB на швидкості full speed (12 Мбіт/с). На простому хабі (single-TT) усі плати ділять приблизно 1,1 МБ/с, тож кожне зображення втрачає роздільність. Хаб multi-TT із живленням дає кожному порту власну смугу: хаби зі списку нижче мають чип із multi-TT (VIA VL817/VL822 або Realtek RTS5411) і власний блок живлення. На телефоні чи планшеті: хаб USB-C із наскрізною зарядкою плюс хаб із живленням. Перевірено з 8 платами на StarTech ST4300USB3V2-UE. Який хаб? →

USB-хаби

Який USB-хаб для кількох плат?

Кожна ESP32-C5 передає зображення через USB на швидкості full speed. Хаб із чипом multi-TT дає кожній платі власну смугу 12 Мбіт/с; хаб single-TT змушує всі плати ділити одну. Ці хаби мають задокументований чип multi-TT і власний блок живлення.

  • Реклама*
    StarTech ST4300USB3V2-UEmulti-TT · VIA VL817Sдо 4 плат4× USB-A · блок живлення 24 ВтAmazon ↗eBay ↗
  • Реклама*
    ICY BOX IB-HUB1703-QC3multi-TT · VIA VL8175–7 плат7× USB-A + 3 зарядні порти · метал · 12 В/5 АAmazon ↗eBay ↗MediaMarkt ↗
  • Реклама*
    TP-Link UH700multi-TT · Realtek RTS5411бюджетний · 5–7 плат7× USB-A · 12 В/2 АAmazon ↗MediaMarkt ↗
  • Реклама*
    StarTech 10G8A2CS-USB-C-HUBmulti-TT · VIA VL8228–10 плат8× USB-A + 2× USB-C · 65 ВтAmazon ↗eBay ↗
  • Реклама*
    Delock 63252multi-TT · VIA VL817телефон / планшетштекер USB-C · 3× USB-A · наскрізне живлення PD 100 ВтAmazon ↗eBay ↗
Добрі чипи хабів (multi-TT)
  • VIA VL817 / VL817S (USB 3, 4 порти)
  • VIA VL822 (USB 3.2 Gen 2)
  • Realtek RTS5411 (USB 3, TT на кожен порт)
  • Genesys GL852G (USB 2.0)
  • Terminus FE2.1 (USB 2.0, 7 портів)
  • Microchip USB2514 / USB2517, Infineon HX2VL
Уникай (single-TT)
  • Terminus FE1.1 / FE1.1s – у багатьох дешевих хабах
  • Genesys GL850G
  • хаби, що не називають свій чип і не мають блока живлення
  • сам напис «USB 3.0» нічого не означає: ESP32-C5 використовує лише частину хаба USB 2.0

Перевір свій: у Windows USB Device Tree View показує для хаба «Multi-TT» або «Single-TT»; у Linux lsusb -v пише TT per port для multi-TT. Хаби з багатьма портами часто складаються з кількох 4-портових чипів поспіль – кожен чип має власний TT, що допомагає, але справжній multi-TT кращий.

*Реклама: партнерські посилання (Amazon, eBay, MediaMarkt). Ми можемо отримати комісію, для тебе ціна не змінюється. Чипи — за специфікаціями виробників.

Знімки екрана

Справжні екрани, справжній ефір.

ESPsoup 0.12.1 на телефоні з Android зі справжньою ESP32-C5, а також той самий застосунок на комп’ютері. Адреси сусідніх пристроїв приховано. Екрани із симульованою платою позначено «приклад». Інтерфейс на знімках — англійською.

📱Android

Справжній телефон, USB OTG, ESP32-C5 на нативному USB-порту. Темна й світла теми.

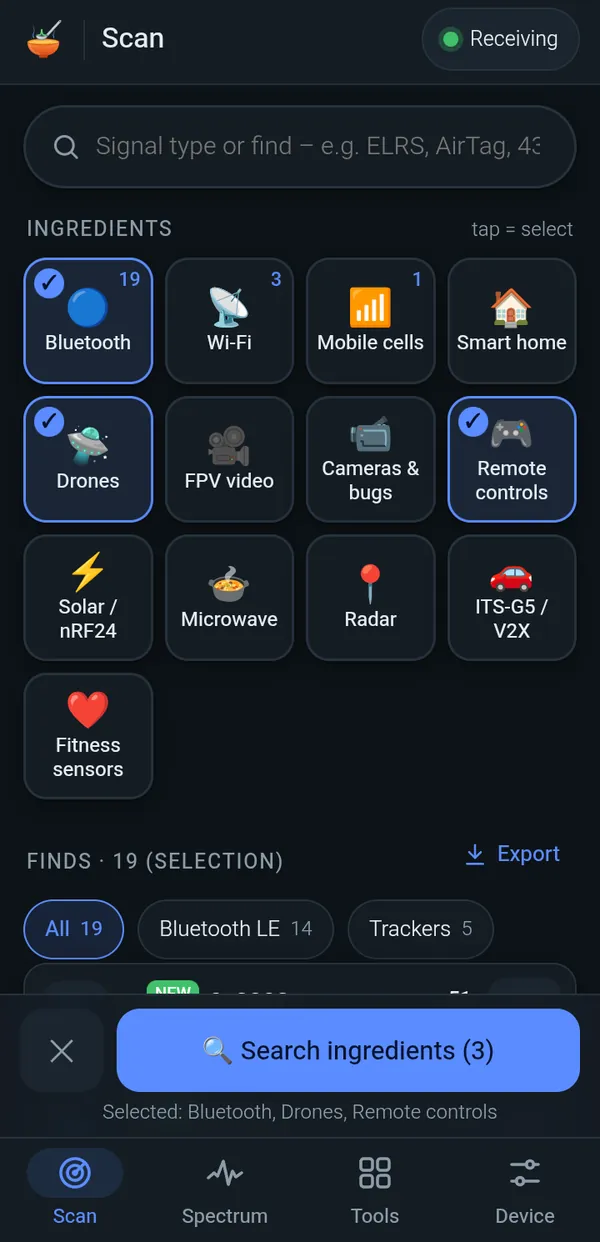

Сканер: Вибери інгредієнти, потім «Шукати інгредієнти (3)».
СканерсправжнійВибери інгредієнти, потім «Шукати інгредієнти (3)».

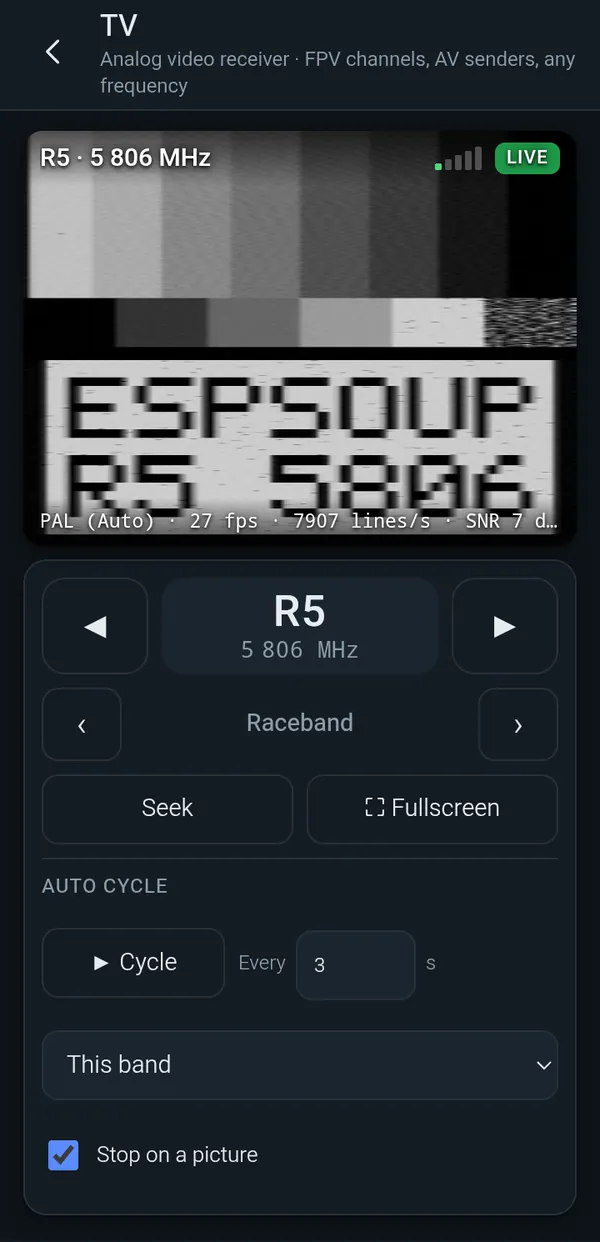

ТБ: Raceband R5 наживо: 27 кадр/с, приблизно 7 900 рядків за секунду.
ТБсправжнійRaceband R5 наживо: 27 кадр/с, приблизно 7 900 рядків за секунду.

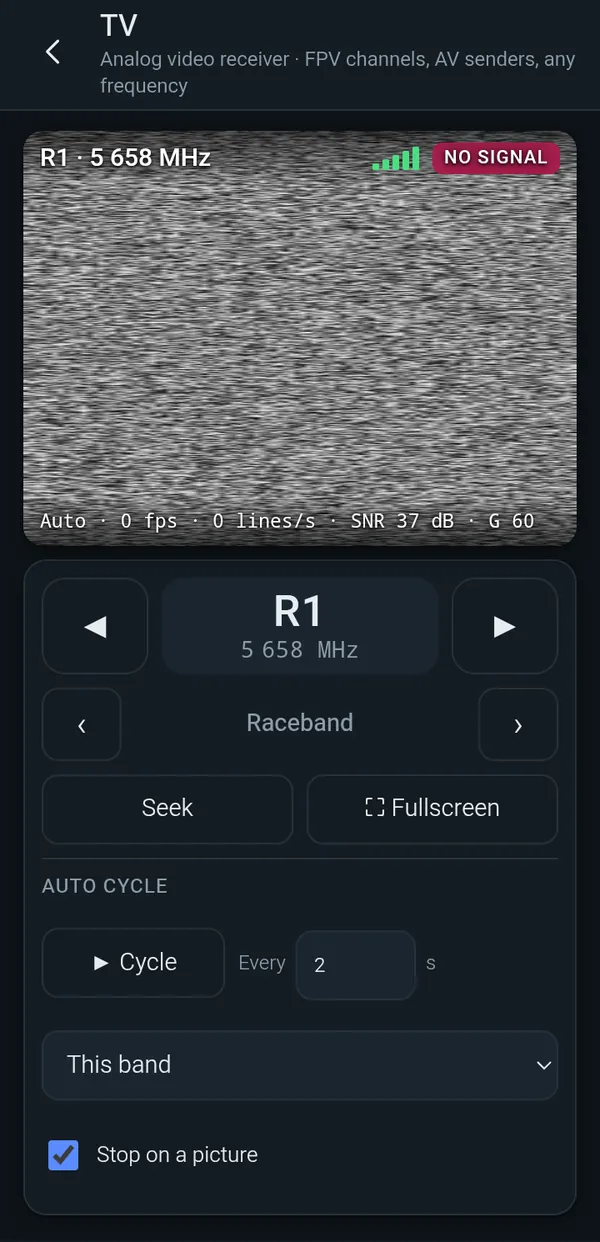

Немає сигналу: «Сніг», як на старому телевізорі, доки не з’явиться передавач.
Немає сигналусправжній«Сніг», як на старому телевізорі, доки не з’явиться передавач.

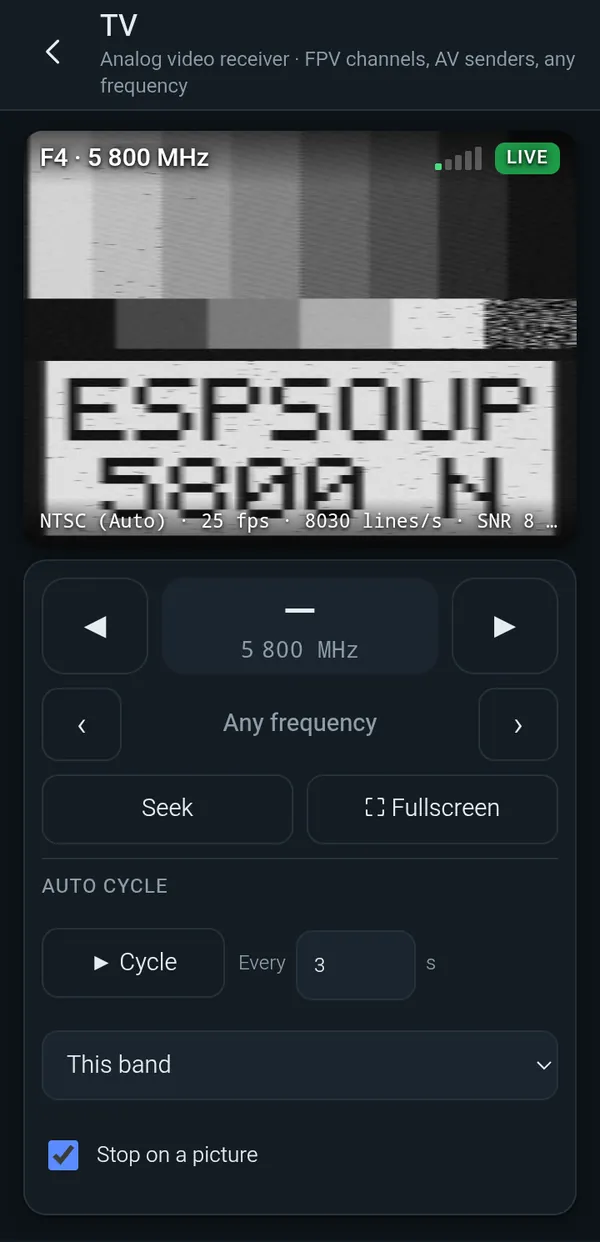

Будь-яка частота: ТБ на введеній частоті, тут 5800 МГц у NTSC.
Будь-яка частотасправжнійТБ на введеній частоті, тут 5800 МГц у NTSC.
AV 2,4 ГГц: Канал аналогової бездротової камери на 2414 МГц.
AV 2,4 ГГцсправжнійКанал аналогової бездротової камери на 2414 МГц.

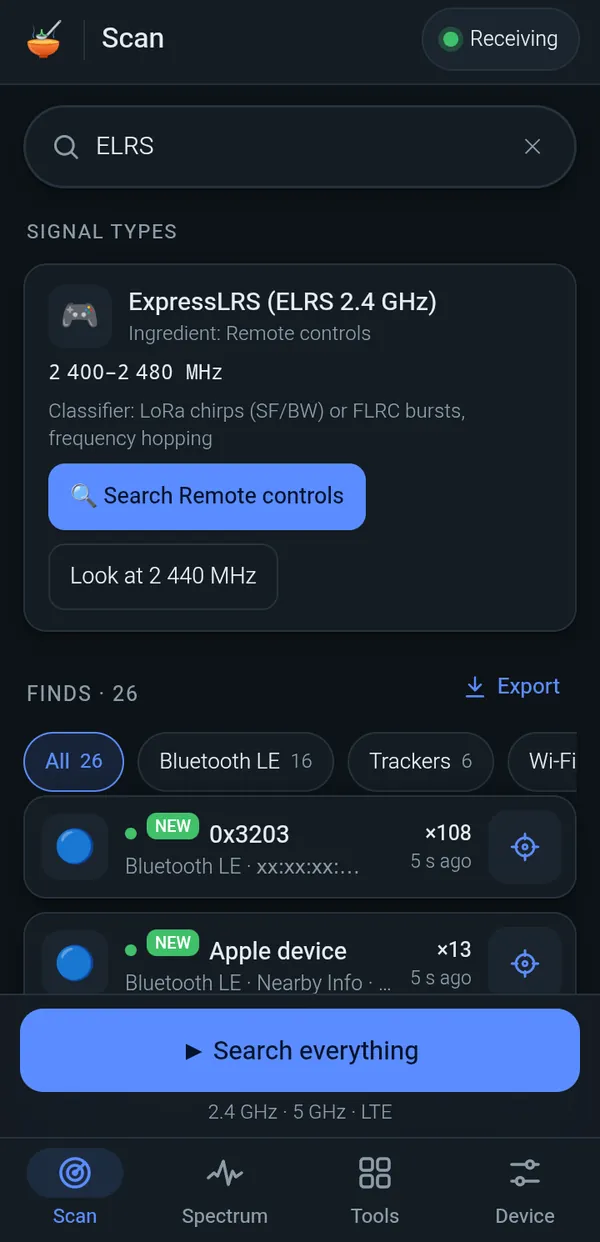

Пошук за типом сигналу: Введи «ELRS»: діапазон, як його розпізнають, і пошук одним дотиком.
Пошук за типом сигналусправжнійВведи «ELRS»: діапазон, як його розпізнають, і пошук одним дотиком.

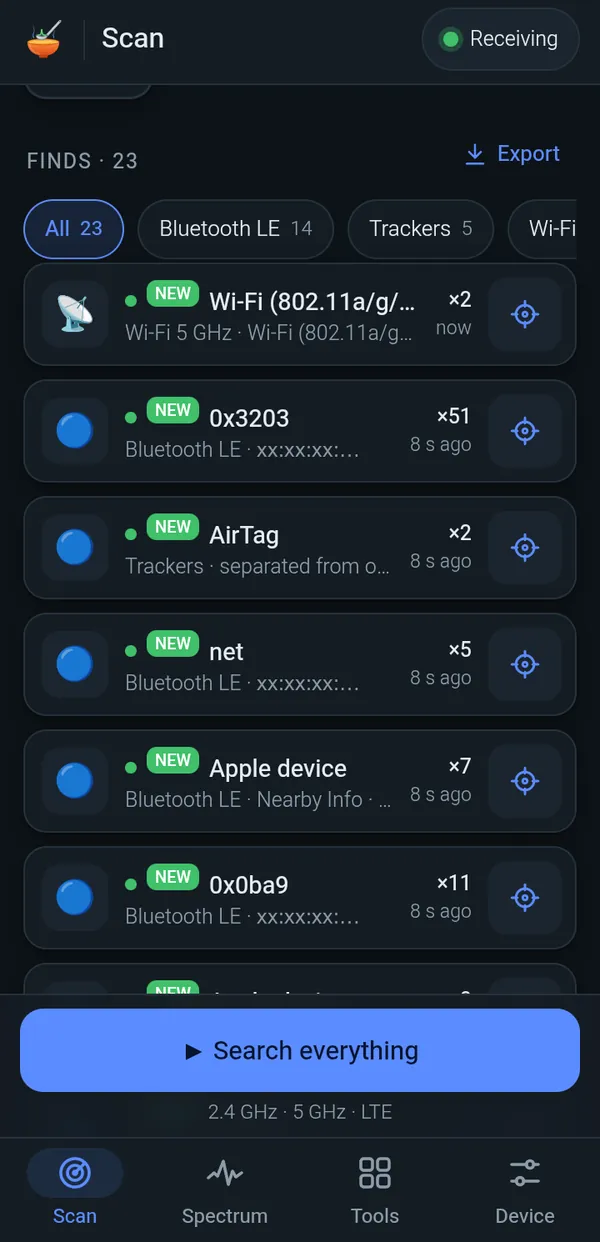

Знахідки: Wi-Fi, BLE-пристрої та AirTag, кожен із кнопкою «Знайти».
ЗнахідкисправжнійWi-Fi, BLE-пристрої та AirTag, кожен із кнопкою «Знайти».

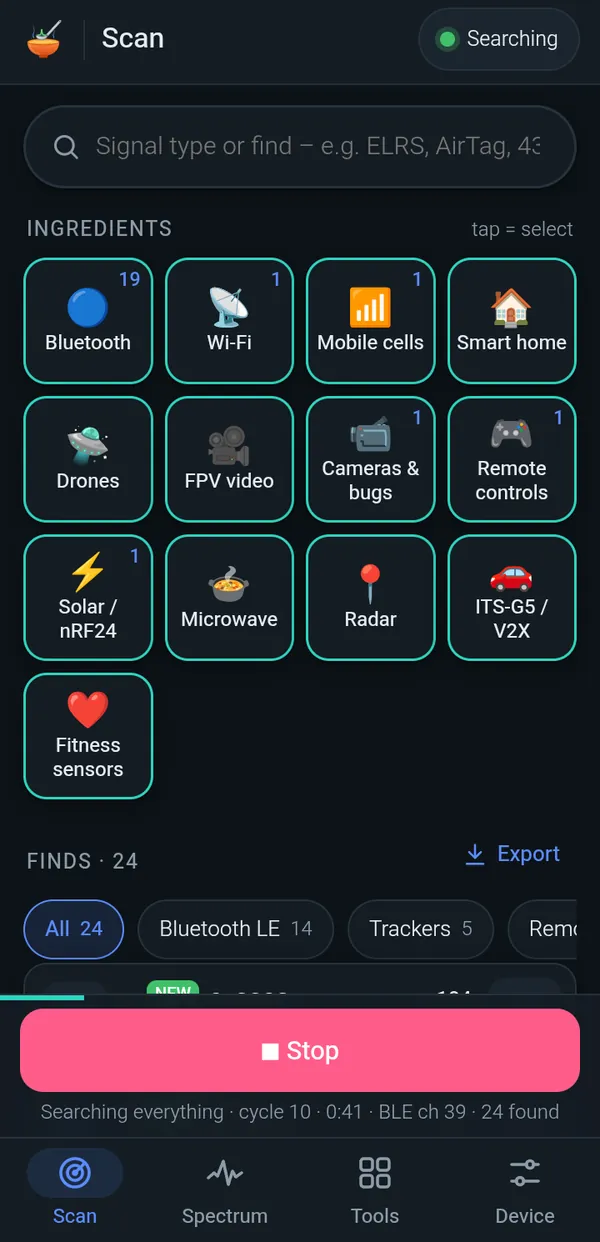

Дві конфорки: «Шукати все» з двома платами: одна лишається на 2,4 ГГц, друга бере решту.
Дві конфоркисправжній«Шукати все» з двома платами: одна лишається на 2,4 ГГц, друга бере решту.

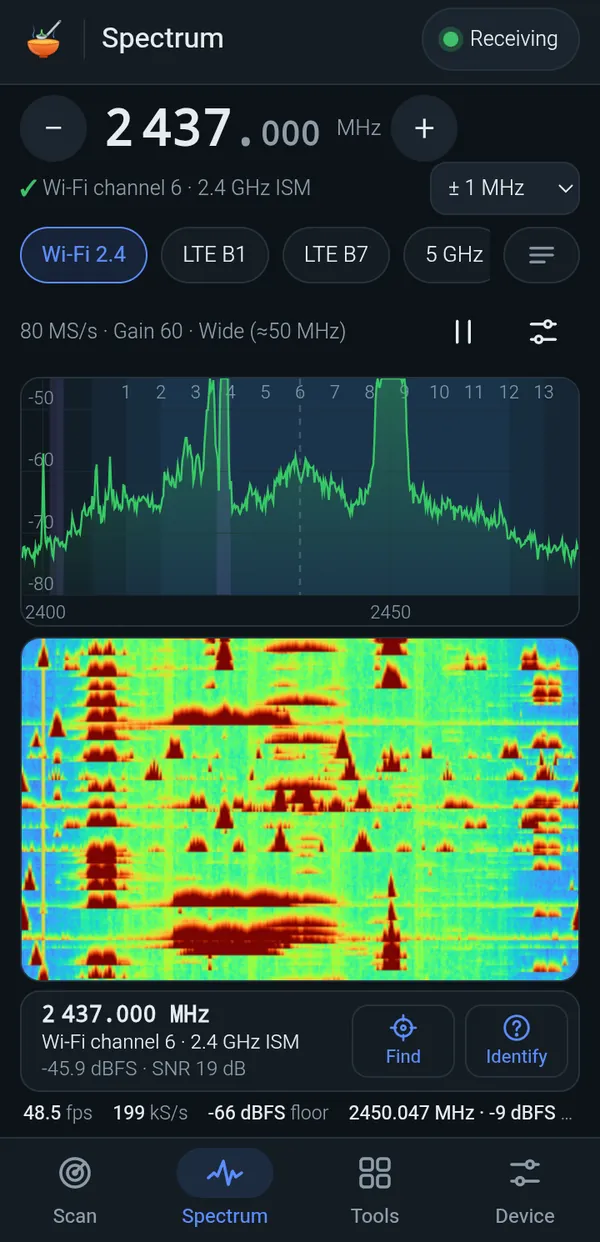

Спектр: Живий спектр і водоспад над Wi-Fi-каналами 2,4 ГГц.
СпектрсправжнійЖивий спектр і водоспад над Wi-Fi-каналами 2,4 ГГц.

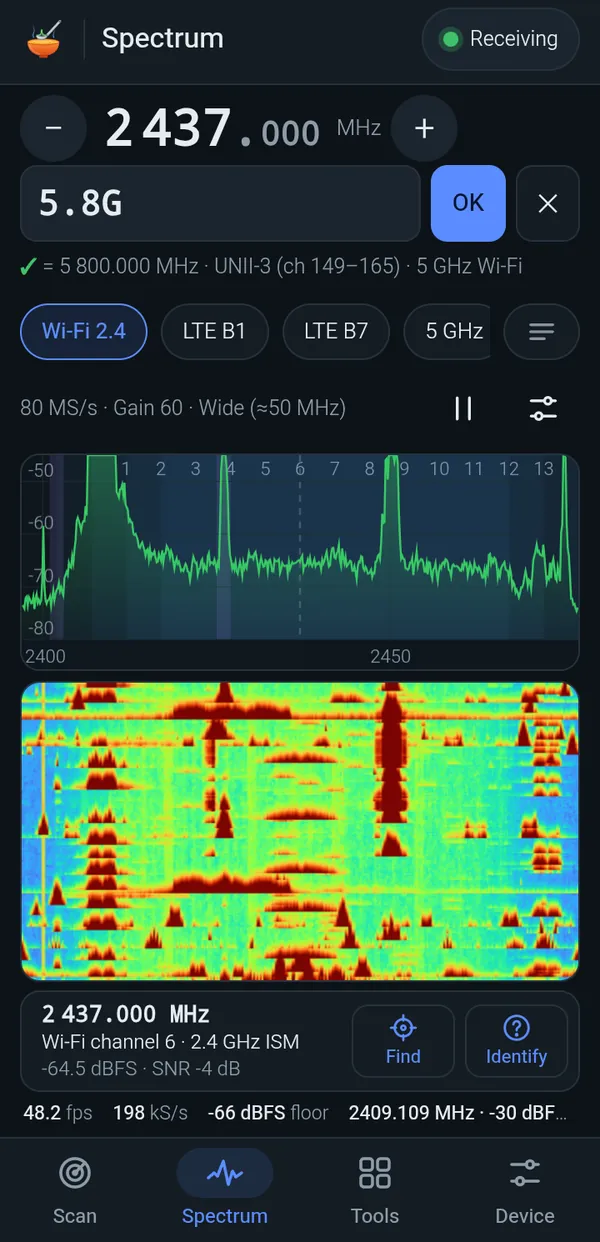

Введення частоти: Введи «5.8G», як у SDR-програмах.
Введення частотисправжнійВведи «5.8G», як у SDR-програмах.

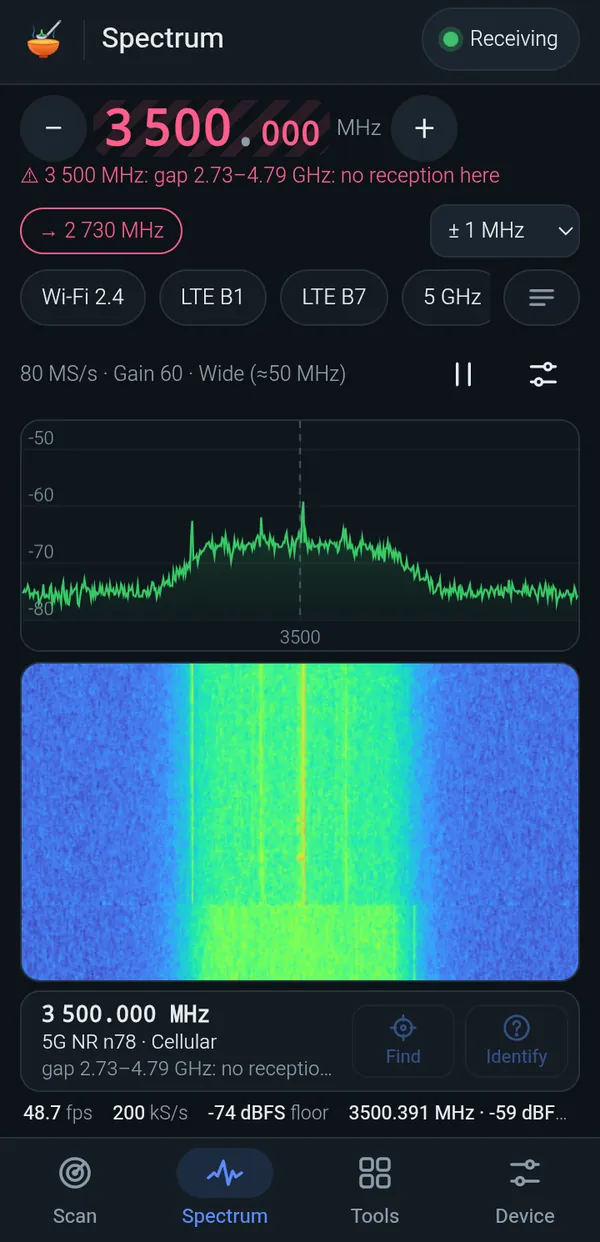

Чесне налаштування: 3500 МГц лежить у прогалині: ESPsoup так і каже й пропонує 2730 МГц.
Чесне налаштуваннясправжній3500 МГц лежить у прогалині: ESPsoup так і каже й пропонує 2730 МГц.

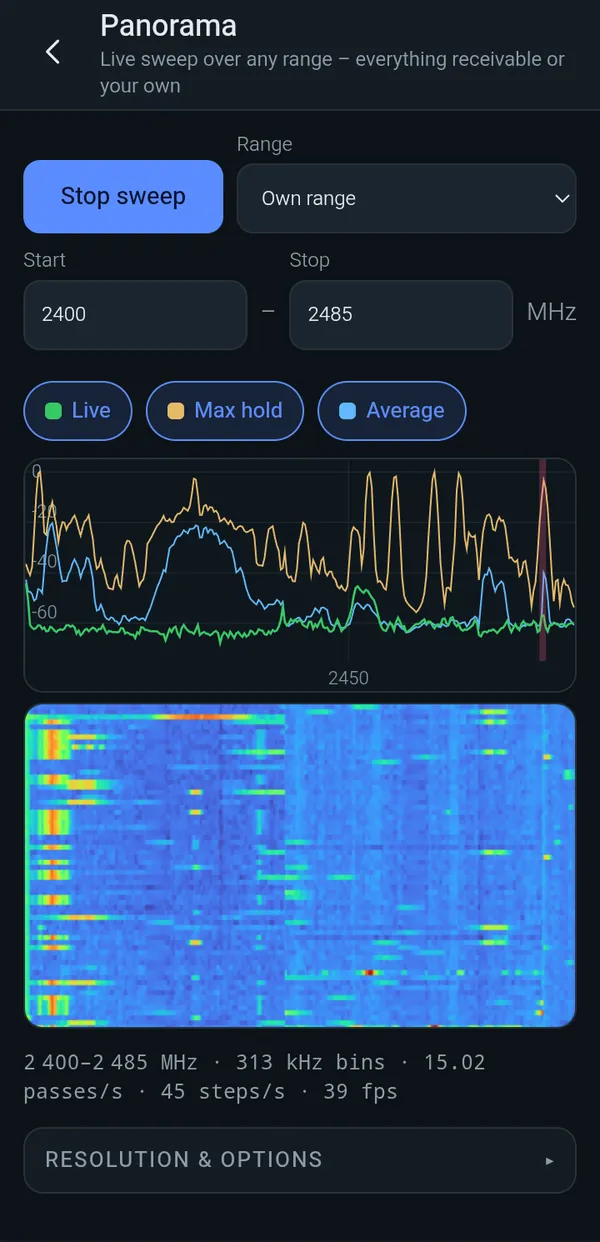

Жива панорама: Власний діапазон, тут 2400–2485 МГц, приблизно 15 проходів за секунду.
Жива панорамасправжнійВласний діапазон, тут 2400–2485 МГц, приблизно 15 проходів за секунду.

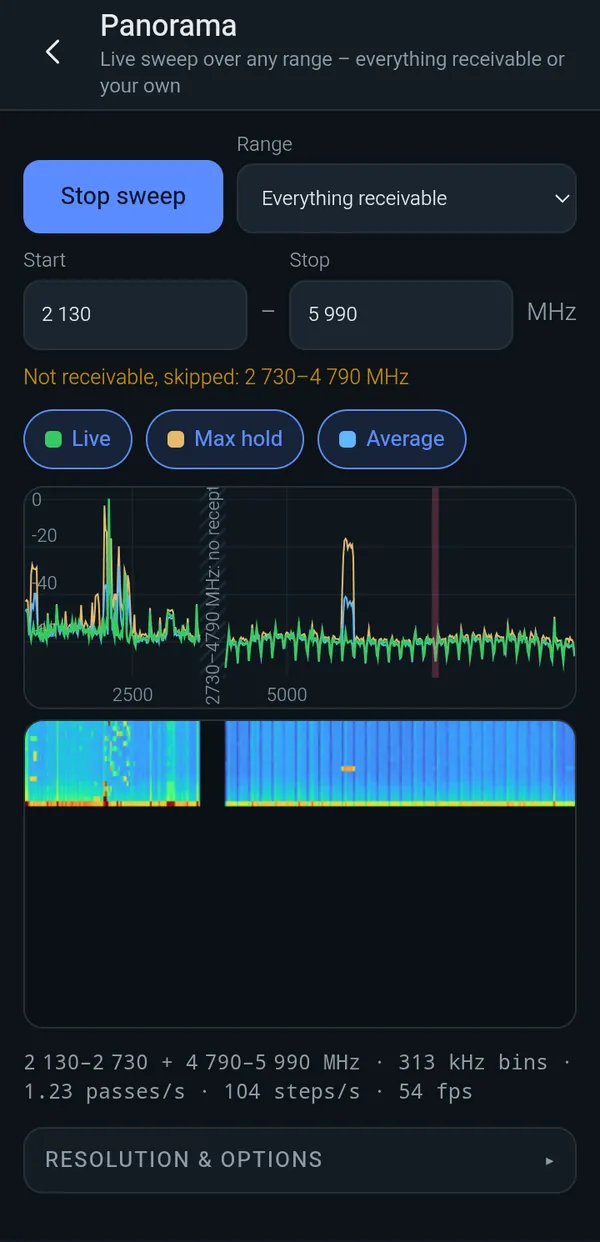

Усе доступне: 2,13–2,73 і 4,79–5,99 ГГц за один прохід, прогалину пропущено.
Усе доступнесправжній2,13–2,73 і 4,79–5,99 ГГц за один прохід, прогалину пропущено.

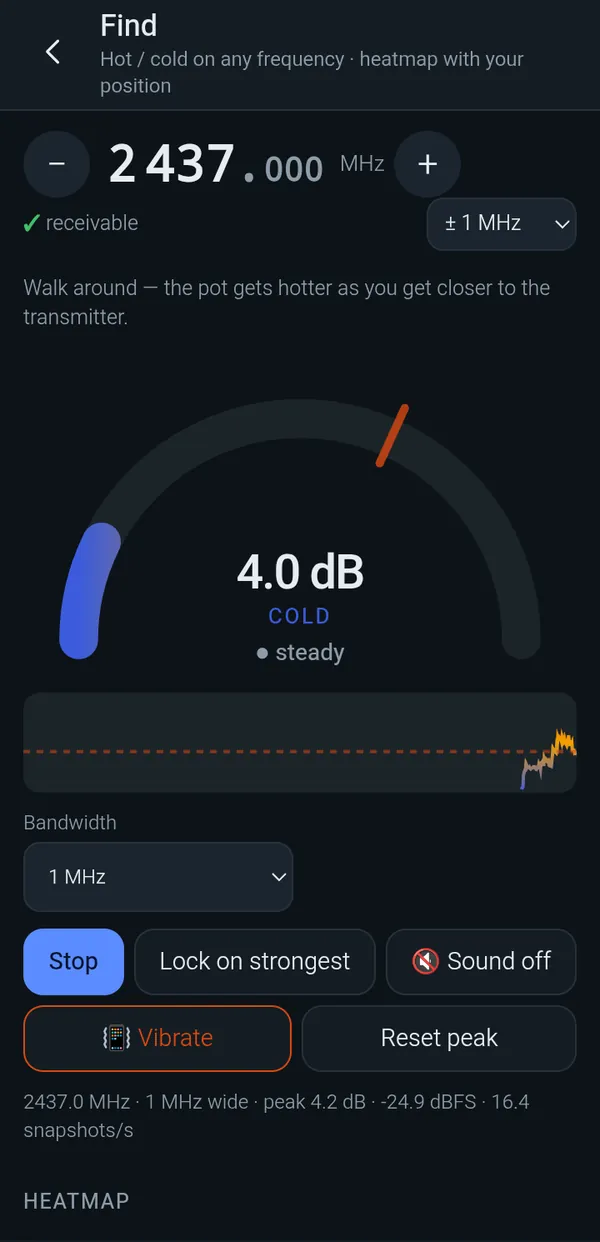

Знайти: «Гаряче/холодно» на будь-якій частоті: іди до передавача.
Знайтисправжній«Гаряче/холодно» на будь-якій частоті: іди до передавача.

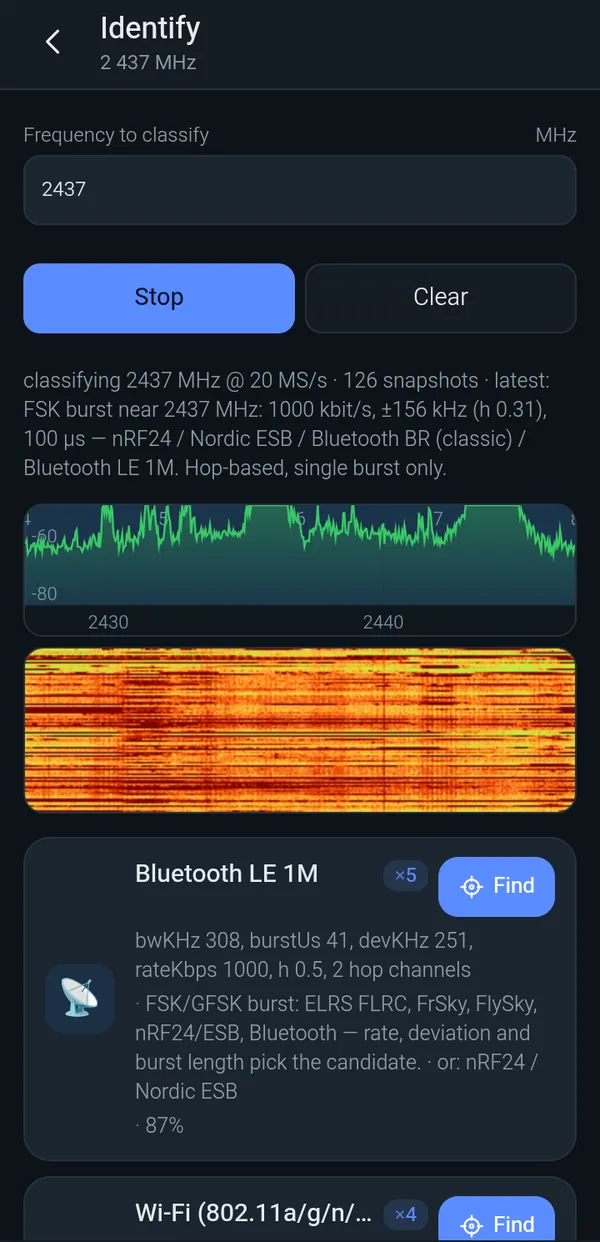

Визначити: Що це за імпульс? Класифікатор перелічує ймовірних кандидатів.
ВизначитисправжнійЩо це за імпульс? Класифікатор перелічує ймовірних кандидатів.

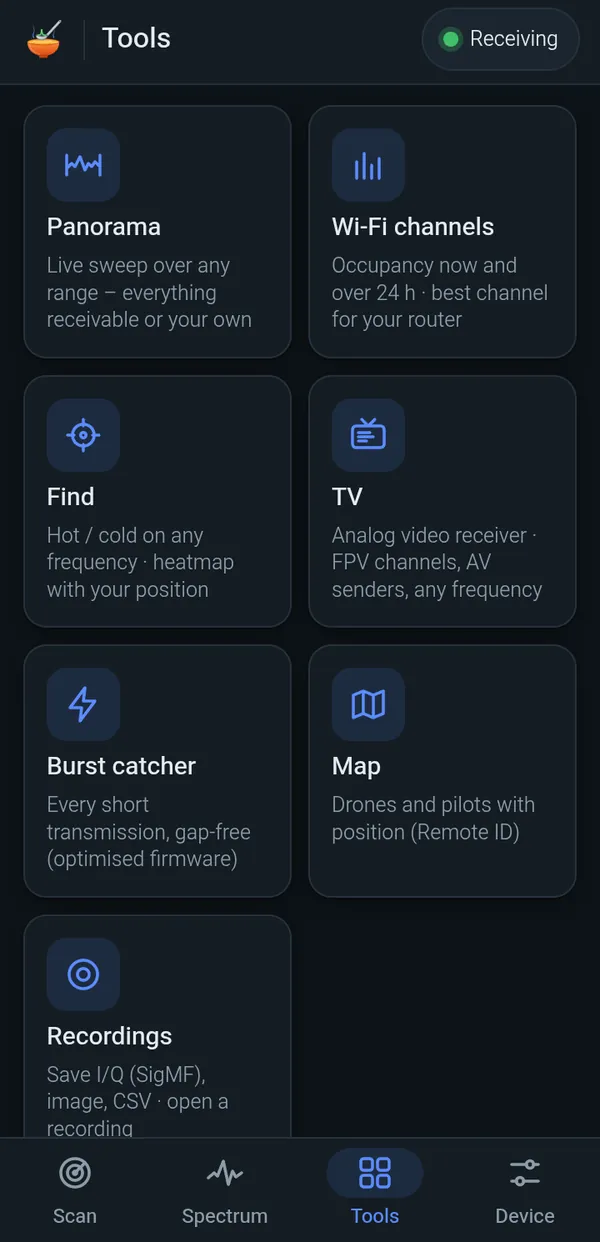

Інструменти: Панорама, Wi-Fi-канали, «Знайти», ТБ, ловець імпульсів, мапа, записи.
ІнструментисправжнійПанорама, Wi-Fi-канали, «Знайти», ТБ, ловець імпульсів, мапа, записи.

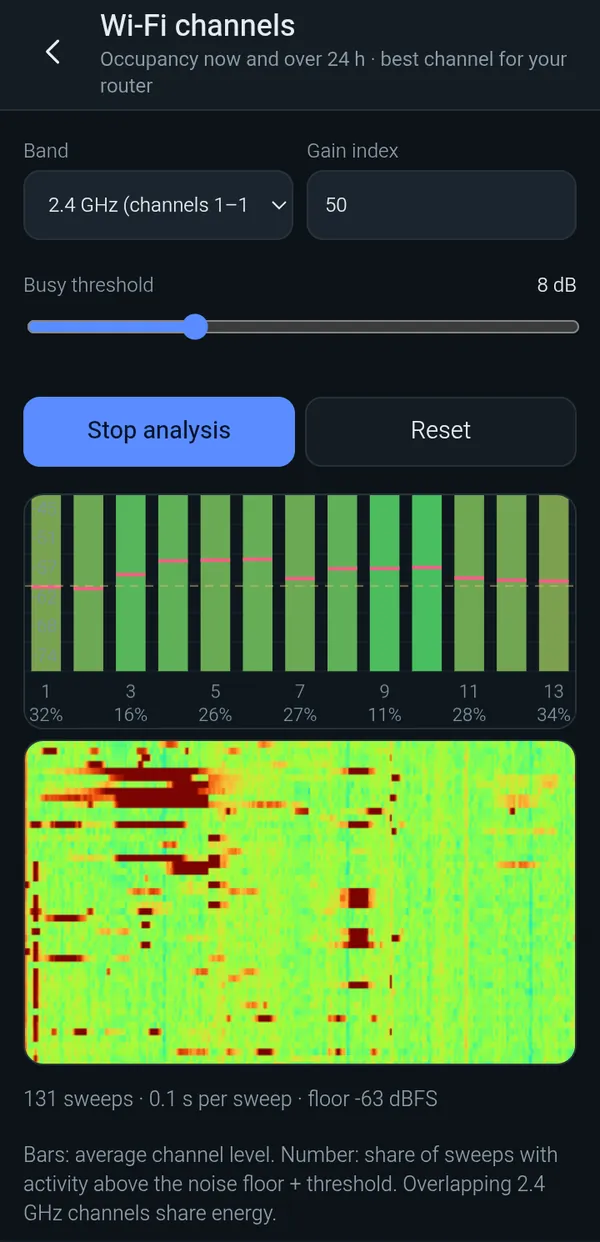

Wi-Fi-канали: Завантаженість кожного каналу зараз і в часі.
Wi-Fi-каналисправжнійЗавантаженість кожного каналу зараз і в часі.

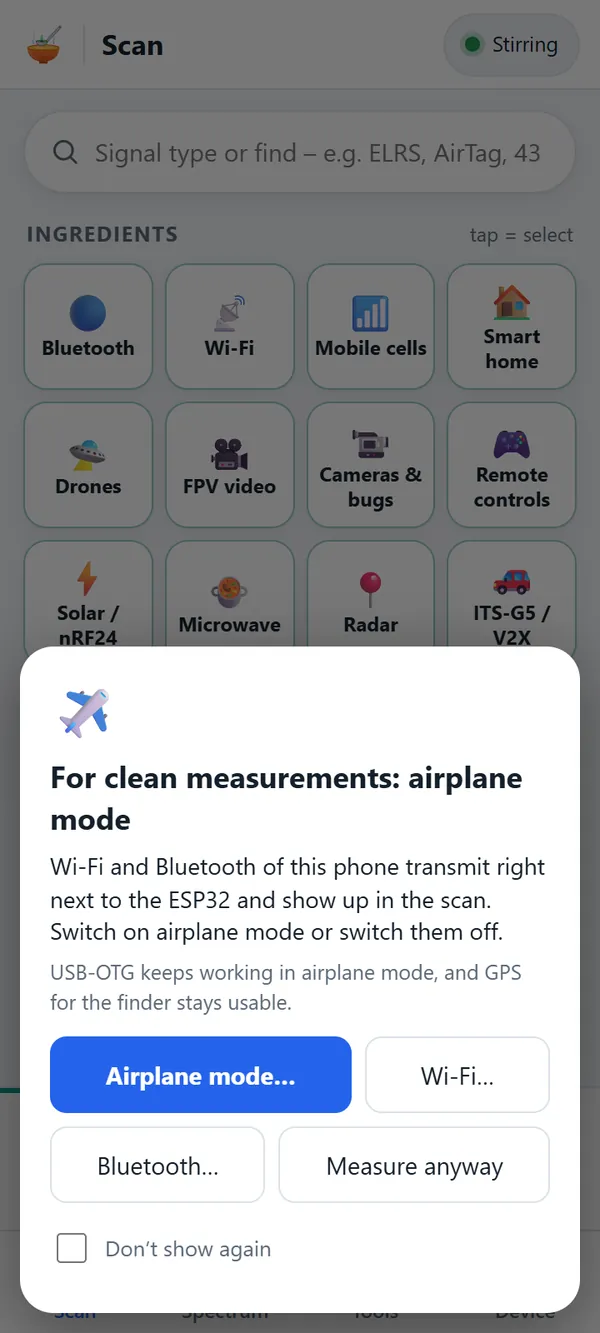

Порада для вимірювань: Перед чистим вимірюванням застосунок пропонує режим польоту.
Порада для вимірюваньприкладПеред чистим вимірюванням застосунок пропонує режим польоту.

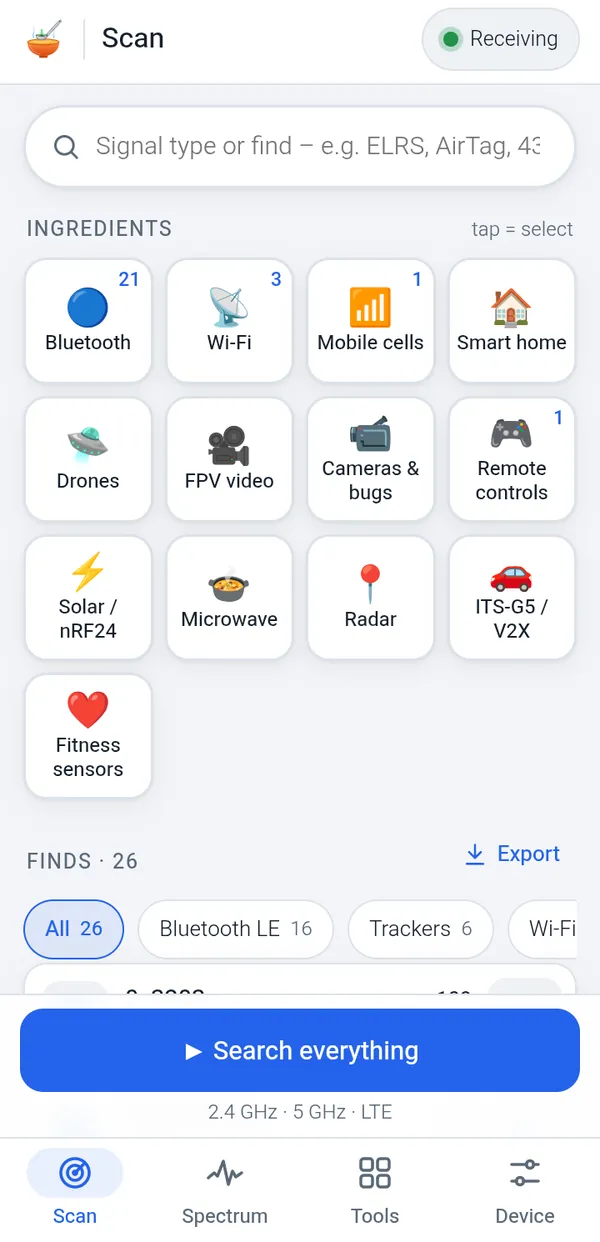

Світла тема: Сканер з усіма плитками-інгредієнтами.
Світла темасправжнійСканер з усіма плитками-інгредієнтами.

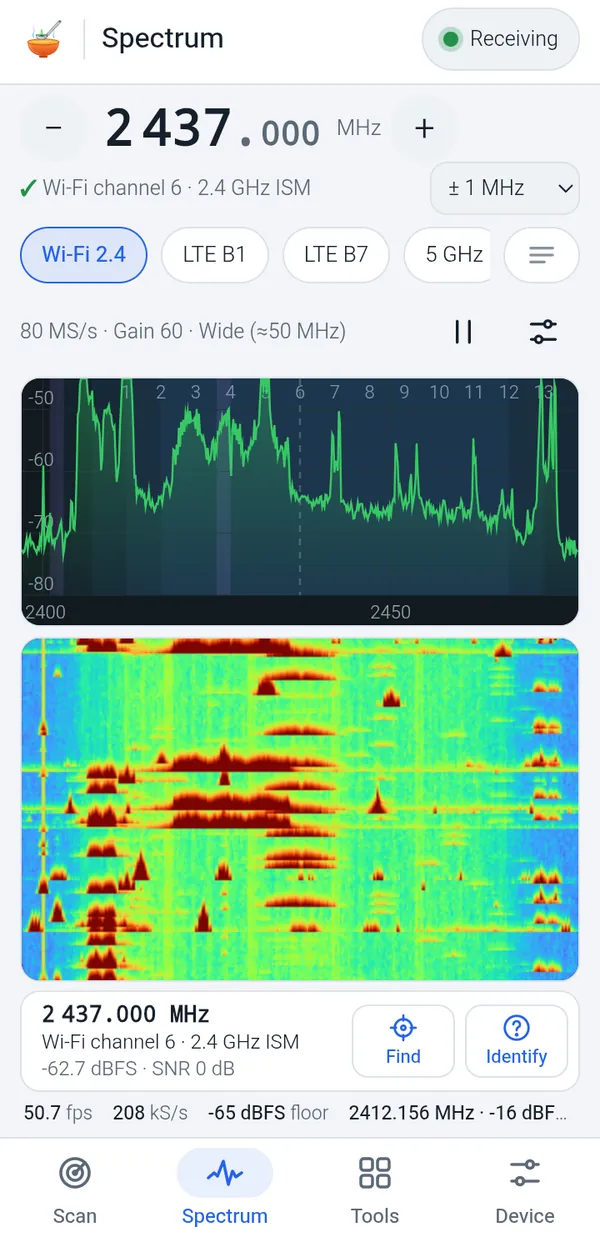

Світлий спектр: Спектр у світлій темі.
Світлий спектрсправжнійСпектр у світлій темі.

Гортай далі →

🖥️Комп’ютер

Той самий інтерфейс на широкому екрані, тут — із симульованою платою. Його спільно використовують браузерний застосунок і застосунок для Windows.

ESPsoup

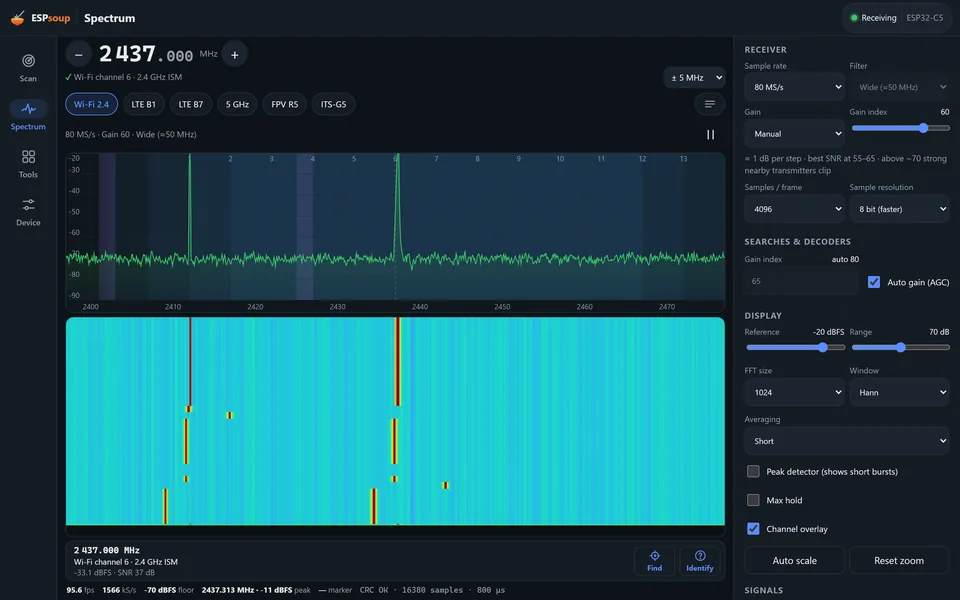

Спектр на комп’ютері: Спектр, водоспад і панель приймача поруч.
Спектр на комп’ютеріприклад Спектр, водоспад і панель приймача поруч.
ESPsoup

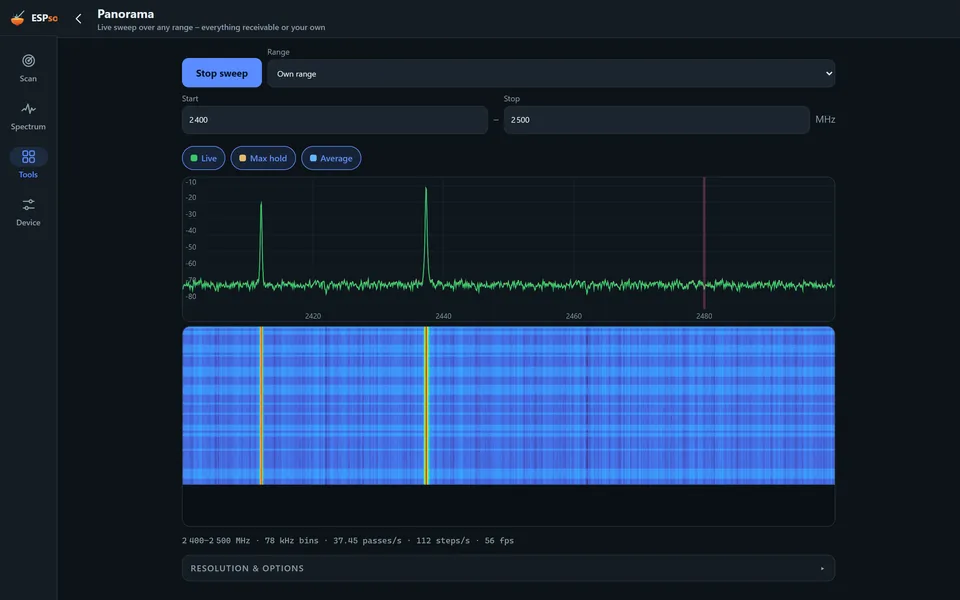

Панорама: Живий прохід між власними початковою і кінцевою частотами.
Панорамаприклад Живий прохід між власними початковою і кінцевою частотами.
ESPsoup

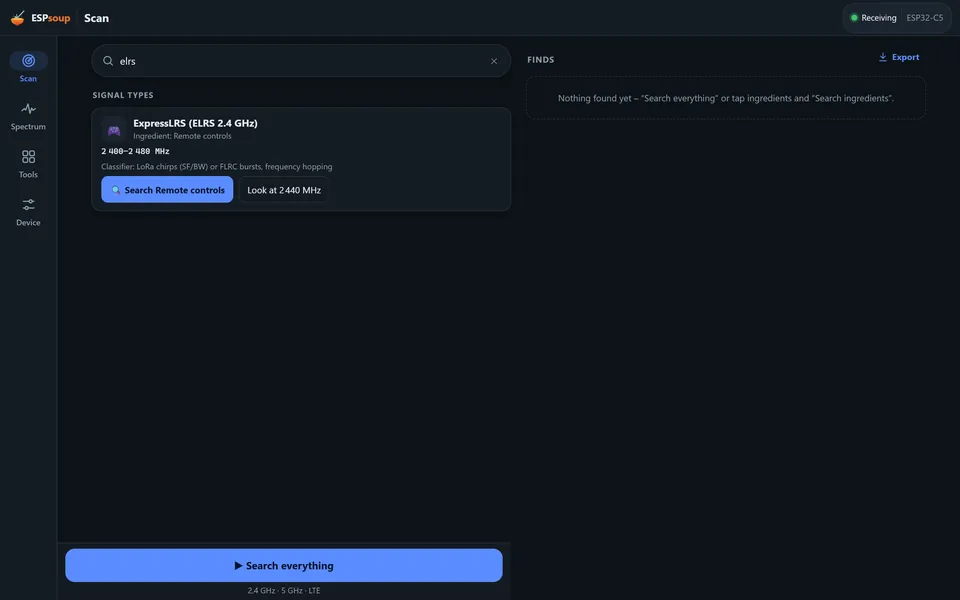

Пошук за типом сигналу: Шукай ExpressLRS і переходь одразу в потрібний діапазон.
Пошук за типом сигналуприклад Шукай ExpressLRS і переходь одразу в потрібний діапазон.
ESPsoup

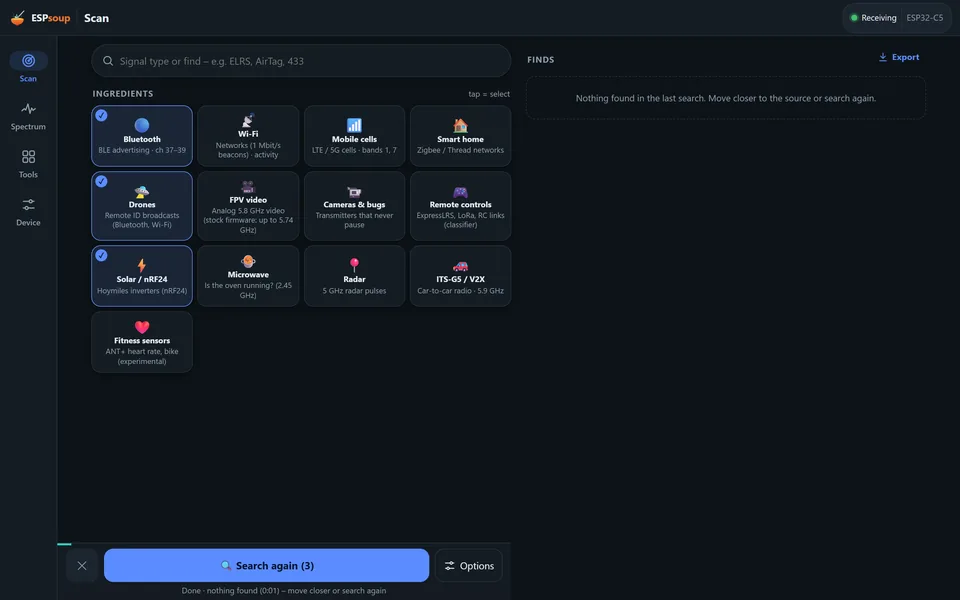

Пошук інгредієнтів: Відвідуються лише вибрані інгредієнти.
Пошук інгредієнтівприклад Відвідуються лише вибрані інгредієнти.
ESPsoup

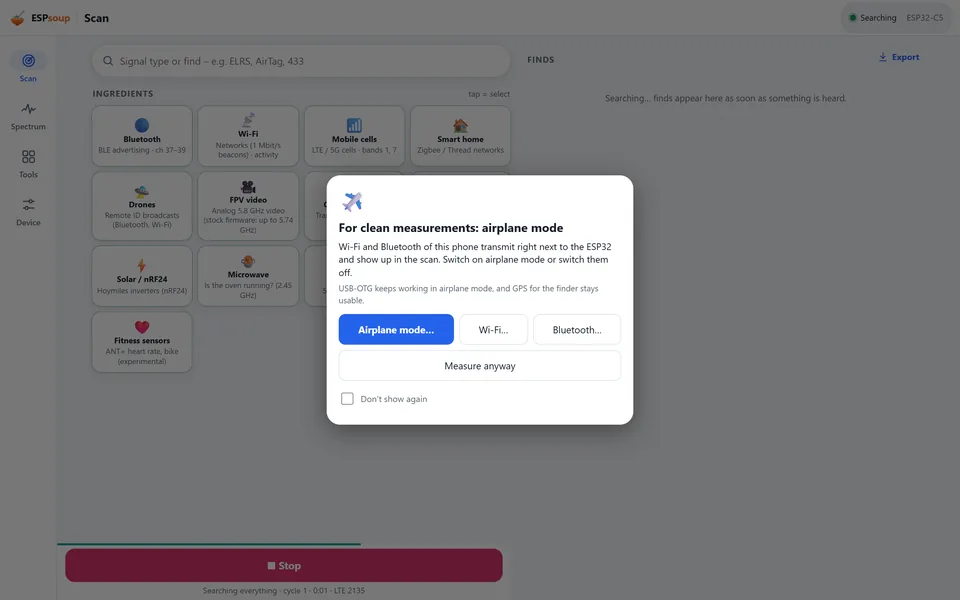

Порада для вимірювань: Підказка про режим польоту перед вимірюванням.
Порада для вимірюваньприклад Підказка про режим польоту перед вимірюванням.
ESPsoup

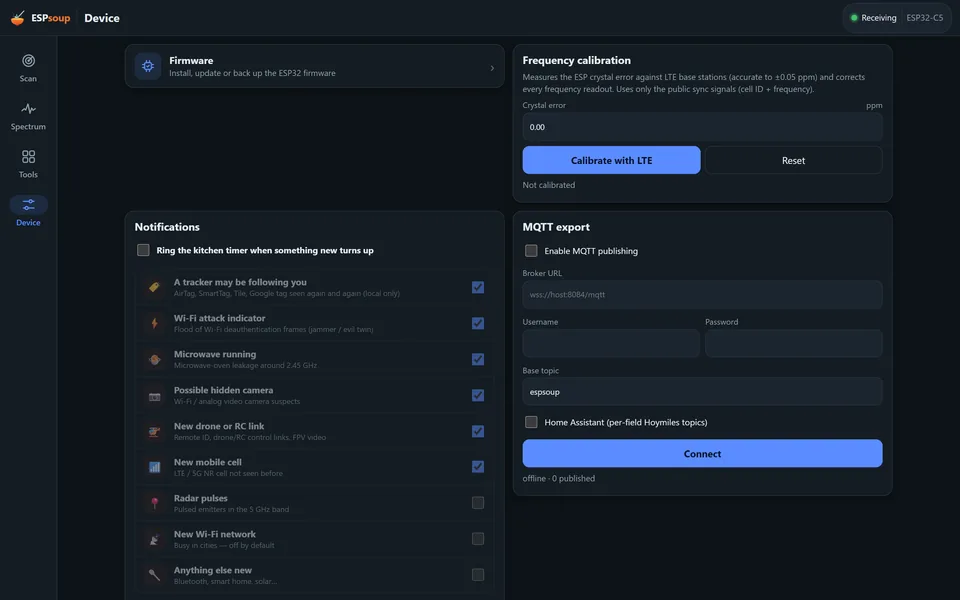

Пристрій: Прошивка, калібрування, сповіщення та MQTT.
Пристрійприклад Прошивка, калібрування, сповіщення та MQTT.
Чесне меню

Що працює, що частково, а що ні.

ESP32-C5 — це Wi-Fi-чип, а не лабораторний SDR. Ось що ESPsoup насправді з ним робить — за нашими тестами в реальному ефірі та з лабораторним генератором сигналів (жовтень 2026).

СигналЧастотаСтатусПримітки
Спектр та інструменти
Живий спектр, водоспад, введення частоти2,13–2,73 · 4,79–5,99 ГГцпрацюєСмуга до 80 МГц. Частоти, недоступні радіомодулю, відхиляються з поясненням причини.
Жива панорама, власні початок/кінецьбудь-який доступний діапазонпрацюєПриблизно 15 проходів/с у діапазоні 2,4 ГГц; ділянки, на які радіомодуль не налаштовується, пропускаються.
«Знайти» («гаряче/холодно») з тепловою картою GPSбудь-яка доступна частотапрацюєКорисний діапазон — приблизно 25–30 дБ; для теплової карти потрібен доступ до геолокації.
Аналіз без пропусків, ловець імпульсівті самі діапазонипрацює
Bluetooth
Рекламні пакети BLE: імена, датчики (BTHome, Xiaomi, Govee, Ruuvi), iBeacon, Eddystone2402 · 2426 · 2480 МГцпрацює
AirTag і попередження про трекери2,4 ГГцпрацюєРозпізнає AirTag, SmartTag, Tile та трекери Google і попереджає, якщо якийсь постійно з’являється поруч із тобою.
BLE 2M і розширена реклама (AUX)2,4 ГГцпрацює
Ловець пакетів Bluetooth, 60–120 пакетів/с2,4 ГГцпрацює
BLE Coded (Long Range)2,4 ГГцчастковоВидно в спектрі, поки не декодується.
Bluetooth Classic2,4 ГГцчастковоРозпізнається за шаблоном стрибків частоти, не декодується.
Wi-Fi та автомобілі
Wi-Fi 802.11b/g/a: назви мереж із маяків2,4 · 5 ГГцпрацюєЗокрема канали вище 5,75 ГГц.
ESP-NOW, probe-запити, виявлення deauth2,4 ГГцпрацює
Завантаженість Wi-Fi-каналів2,4 · 5 ГГцпрацюєЗараз і за 24 години.
ITS-G5 / 802.11p (зв’язок між авто, V2X)5,855–5,925 ГГцпрацює
Розумний дім і датчики
Zigbee, Zigbee Green Power, Thread (802.15.4)2405–2480 МГцпрацює
nRF24, сонячні інвертори Hoymiles2,4 ГГцпрацює
Фітнес-датчики ANT+2457 МГцпрацює
Мікрохвильова піч≈ 2,45 ГГцпрацюєРозпізнається під час роботи.
Дрони та пульти керування
Remote ID дронів (Bluetooth, Wi-Fi-маяк, Wi-Fi NAN)2,4 · 5 ГГцпрацюєПозиції дрона й пілота на мапі.
RC-лінки: ExpressLRS, FLRC, Ghost, Tracer, FrSky, FlySky, DSMX, LoRa 2.42,4 ГГцчастковоРозпізнаються класифікатором; точний тип лінку іноді непевний. Дані керування не декодуються.
Дрони DJI (OcuSync, DroneID)2,4 · 5,8 ГГцчастковоВідеолінк розпізнається; DJI DroneID в ефірі поки не виявляється.
Відео
ESPsoup TV: приймач аналогового відео з таблицями каналів (Raceband, Fatshark, Boscam A/B/E, Lowband, AV 2,4 ГГц) або будь-якою частотою5362–5945 · 2414–2468 МГцпрацюєУсі 52 доступні канали дали зображення в нашому тесті (два — з другої спроби), 24–28 кадр/с, чорно-біле. Пошук, автоперемикання, повний екран.
Аналогове FPV-відео наживо, ~25 кадр/с5,36–5,95 ГГцпрацюєЧорно-біле, опційно грубий колір (PAL/NTSC).
Аналогові бездротові камери 2,4 ГГц наживо2,41–2,47 ГГцпрацює
Цифрове відео: HDZero, Walksnail, OcuSync, передавачі DVB-T2,4 · 5,8 ГГцчастковоРозпізнається, але без зображення: цифрове відео для ESP32 заважке.
Мобільна мережа та інше
Ідентифікатори сот LTE / 5G NRдіапазони 1 і 7 (2,11–2,17 · 2,62–2,69 ГГц)частковоЗалежить від оточення: реальні соти знаходяться не завжди. Також калібрує кварц плати.
Радари, FMCW, CW і NBFM-несучі2,4 · 5 ГГцпрацюєРозпізнаються за формою; декодувати там нічого.
Неможливо з ESP32-C5
FM, DAB+, датчики 433/868 МГц, LoRa нижче 1 ГГц, FPV-відео 1,2/1,3 ГГц, ADS-B, GPS/GNSS, DECT, LTE діапазонів 3/8/20нижче 2,1 ГГцне працюєСинтезатор чипа туди не налаштовується. Якщо задати нижчу частоту, він мовчки слухає близько 2,2 ГГц.
5G n78 (3,5 ГГц), C-діапазон2,75–4,79 ГГцне працюєПрогалина в діапазоні налаштування.
Wi-Fi 6E, 10 ГГц, QO-100вище 6 ГГцне працюєРадіомодуль закінчується нижче 6 ГГц (стандартний LNB видає сигнал нижче 2 ГГц).
Дзвінки, аудіо, вміст повідомлень–не працюєТак задумано: ESPsoup показує лише публічну широкомовну інформацію.

працює = знайдено або декодовано в застосунку й перевірено в реальному ефірі чи з лабораторним генератором сигналів · частково = розпізнається, але (повністю) не декодується або ще не надійно

Вимірюєш? Увімкни на телефоні режим польоту.

Власні Wi-Fi і Bluetooth телефона передають за кілька сантиметрів від ESP32 і були б найгучнішим інгредієнтом у супі. Увімкни режим польоту або принаймні вимкни Wi-Fi і Bluetooth. USB OTG працює далі, а GPS для теплової карти «Знайти» залишається доступним. Застосунок нагадує про це перед вимірюванням.

Як ми тестуємо: «працює» означає знайдено або декодовано в застосунку в реальному ефірі або від лабораторного генератора сигналів ADALM-PLUTO там, де в ефірі не було чого тестувати (відео, RC-лінки, ITS-G5). Діапазони частот виміряно цим генератором у жовтні 2026 року. Результати залежать від плати, антени та оточення.
Підсумок: ESPsoup — добрий сканер і декодер для 2,4/5 ГГц у межах приблизно 2,13–2,73 ГГц і 4,79–5,99 ГГц, з живим аналоговим відео, Remote ID дронів та ідентифікаторами сот LTE/5G. Це не широкосмуговий SDR: нижче 2,1 ГГц, між 2,75 і 4,79 ГГц та вище 6 ГГц він нічого не чує.
Обладнання

Який ESP32 мені потрібен?

ESP32-C5. Це ESP32 із дводіапазонним радіомодулем 2,4 + 5 ГГц, і саме на ньому ESPsoup створено й протестовано. Плати коштують приблизно 7–25 €.

Плати, антени, кабелі, USB-хаб: у списку набору є все — для однієї плати або для цілого діапазону. Відкрити список набору →

Використовуй нативний USB-портБагато плат мають два порти USB-C. Підключай ESPsoup до нативного USB-порту ESP32. Порт UART-моста (CH340 тощо) занадто повільний для великих записів.
Кабель із даними для AndroidПотрібен кабель або адаптер USB-C OTG, що передає дані, а не лише живлення. Для двох плат потрібен невеликий OTG-хаб із власним живленням.
Браузер на Chromium на ПКChrome, Edge чи Opera спілкуються з платою через Web Serial. Firefox і Safari не вміють.
Інші чипи ESP32?ESP-SDR працює і на інших чипах ESP32, але лише C5 дістає до 5 ГГц, і ESPsoup протестовано тільки на C5.
Отримати ESPsoup

Готуй у браузері вже сьогодні.

Веб-застосунок працює в Chrome або Edge на Windows, macOS, Linux і ChromeOS. Він спілкується з платою через Web Serial, після завантаження працює офлайн і встановлюється як застосунок. На Android завантаж бета-APK.

Доступно

Браузерний застосунок

Відкрий, підключи плату й натисни Connect. Потрібен браузер із Web Serial (Chrome, Edge, Opera).

app.espsoup.com ↗
Бета

Застосунок для Android

ESPsoup бета 0.1 (застосунок 0.12.6) з новим інтерфейсом, інструментом ТБ і вбудованою прошивкою ESPsoup; спілкується з платою через USB OTG. Android 7 або новіший; дозволь установлення з цього джерела.

Завантажити APK (3,4 МБ) ↓
Незабаром

Windows для ПК

Портативний застосунок для Windows із тим самим інтерфейсом. Публічне завантаження — незабаром.

Незабаром

Прошивка: ESPsoup 0.7.1

ESPsoup потребує на платі прошивки ESPsoup 0.7.1. Обидва застосунки встановлюють її самі: підключи плату й відкрий Пристрій → Прошивка. Прошивальник спершу робить резервну копію плати й перевіряє кожен запис. Відкритий код (GPL-3.0): вихідний код і бінарні файли на GitHub ↗.

Бета На основі відкритої прошивки ESP-SDR від ESPARGOS ↗, доповненої інструментом ТБ і грубим кольором, швидким ловцем пакетів Bluetooth, аналізом без пропусків і прийомом до 5,99 ГГц. Дякуємо ESPARGOS, а також C5VRX ↗ за ідею запису без пропусків.

Хай суп і далі вариться.

ESPsoup — хобі-проєкт. Якщо він тобі допомагає, невеликі чайові оплатять тестові плати, антени й багато кави.

☕Ko-fiko-fi.com/711it↗ 💶PayPalpaypal.me/711IT↗
Питання й відповіді

Питання з кухні.

Чи ESPsoup щось передає?

Ні. ESPsoup працює лише на прийом. Він ніколи не передає й декодує тільки публічну широкомовну інформацію: маяки, рекламні пакети та ідентифікатори сот.

Яка плата мені потрібна?

Відлагоджувальна плата ESP32-C5, найкраще з роз’ємом U.FL для зовнішньої антени. Підключай її через нативний USB-порт; на Android також потрібен кабель USB OTG, що передає дані.

Чи приймає він FM-радіо, ADS-B, GPS або датчики 433/868 МГц?

Ні. За вимірюваннями з генератором сигналів ESP32-C5 приймає приблизно 2,13–2,73 ГГц і 4,79–5,99 ГГц. Нічого нижче приблизно 2,1 ГГц до нього не доходить — зокрема ADS-B на 1090 МГц і GPS, — а також нічого між 2,75 і 4,79 ГГц або вище 6 ГГц. Для цих діапазонів потрібен справжній SDR, наприклад RTL-SDR.

Прошивка входить у комплект?

Так. І застосунок для Android, і браузерний застосунок містять відкриту прошивку ESPsoup 0.7.1 (GPL-3.0, код на GitHub ↗) і прошивають її в розділі Пристрій → Прошивка, спершу зробивши резервну копію. Вона базується на ESP-SDR від ESPARGOS.

Які браузери підтримуються?

Chrome, Edge та інші браузери на Chromium на комп’ютері, бо вони підтримують Web Serial. Firefox і Safari — ні. На Android використовуй застосунок для Android.

Чи залишають мої дані пристрій?

Ні. Усе декодується локально, і твоє місцезнаходження для мапи та теплової карти «Знайти» також залишається на пристрої. Дані залишають пристрій, лише якщо ти вмикаєш експорт MQTT на власний брокер або завантажуєш тайли мапи (OpenStreetMap).

Скільки коштує ESPsoup?

Веб-застосунок на app.espsoup.com безкоштовний. Потрібна лише плата ESP32-C5 приблизно за 15–25 €. Чайові через Ko-fi чи PayPal підтримують проєкт.

ESPsoup — офіційний продукт Espressif чи ESPARGOS?

Ні. ESPsoup — незалежний хобі-проєкт. Його прошивка базується на ESP-SDR від ESPARGOS і працює на ESP32-C5 від Espressif, але він не пов’язаний із жодною з цих компаній.

Чи можна дивитися FPV- або відео з дрона?

Аналогове відео — так: інструмент ТБ налаштовується на канали Raceband, Fatshark, Boscam A/B/E, Lowband і AV 2,4 ГГц або на будь-яку частоту й показує зображення наживо приблизно з 25 кадр/с, чорно-біле або з грубим кольором. У нашому тесті всі 52 доступні канали дали зображення. Прошивка ESPsoup демодулює відео безпосередньо на ESP32. Діапазон 1,2/1,3 ГГц прийняти неможливо, а цифрові системи, як-от DJI, HDZero чи Walksnail, лише розпізнаються, без зображення.

Навіщо телефону режим польоту?

Бо власні Wi-Fi і Bluetooth телефона передають просто поруч із ESP32 і заглушили б вимірювання. USB OTG і GPS у режимі польоту працюють далі.

Скільки плат потрібно, щоб дивитися всі FPV-канали одночасно?

Одна ESP32-C5 на канал, бо кожна плата приймає рівно один аналоговий канал за раз. Для цілого діапазону, як-от Raceband R1–R8, потрібно 8 плат; усі 52 доступні канали разом — це 46 різних частот, тобто 46 плат. З однією платою автоперемикання перебирає канали по черзі. Перевірено з 8 платами на StarTech ST4300USB3V2-UE. Калькулятор Multi-TV перелічує плати, антени, кабелі й USB-хаб.
